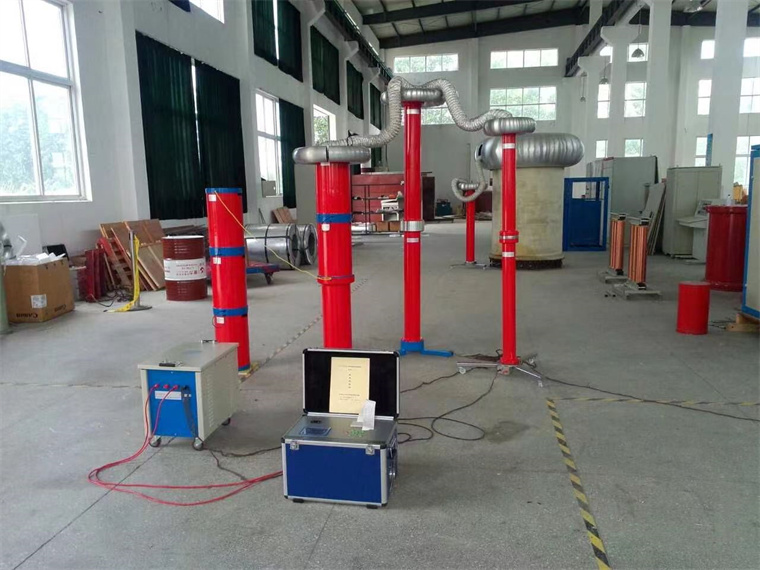

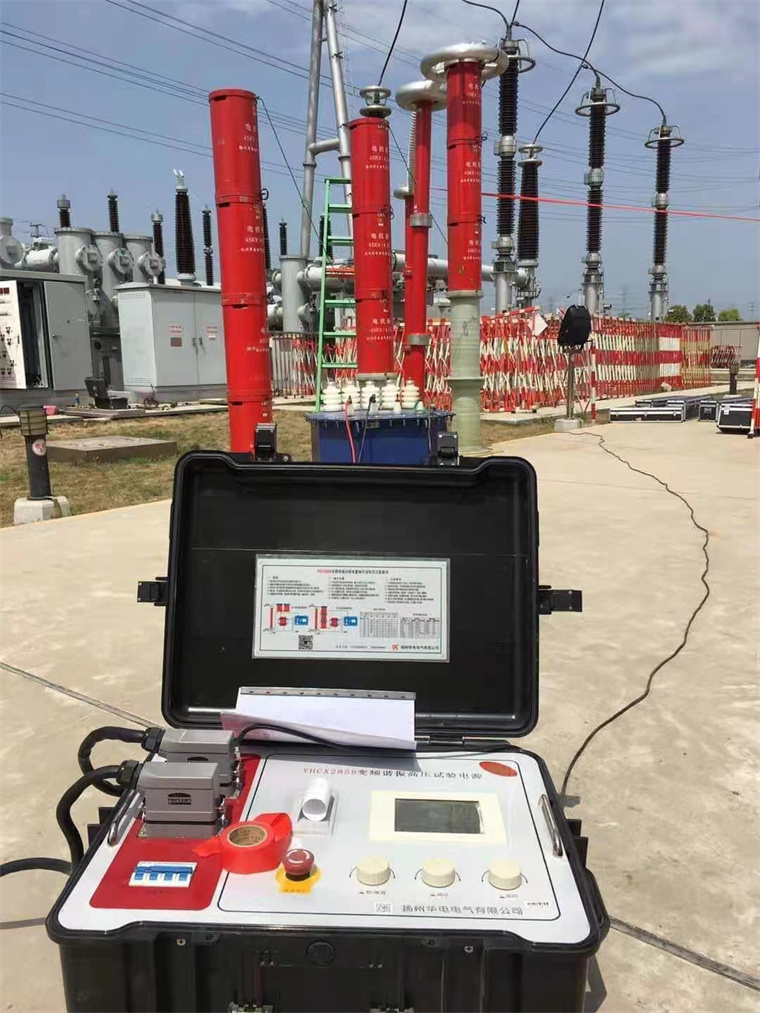

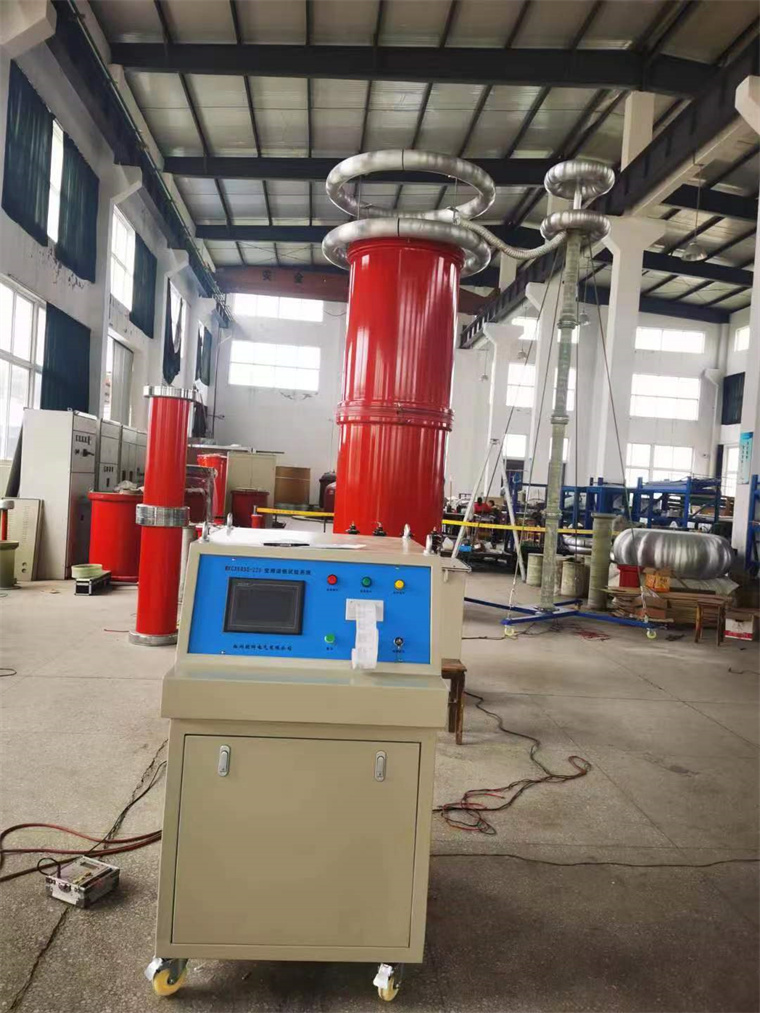

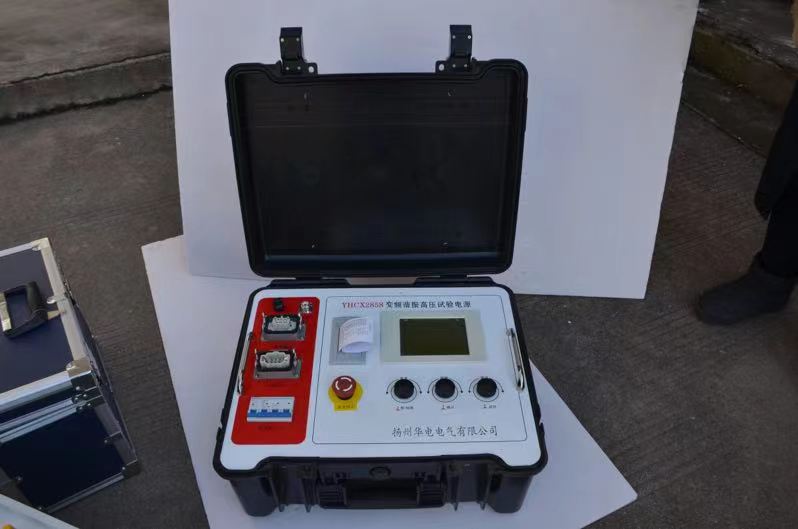

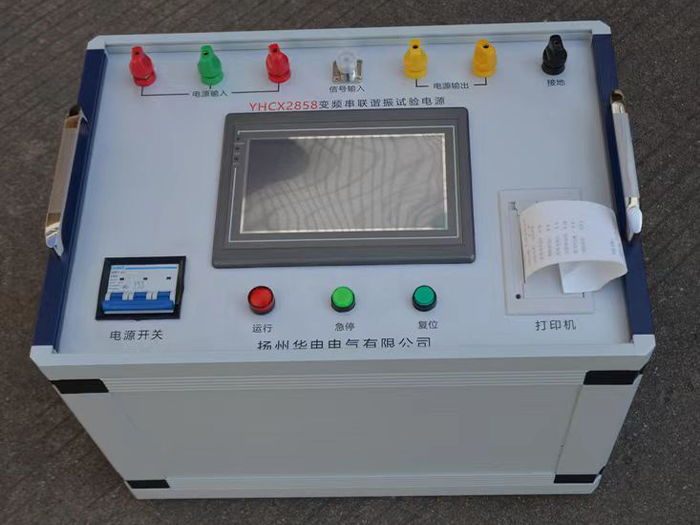

YHCX2858变频串联谐振成套装置

产品参数/ Product parameter

变频串联谐振成套装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛应用于电力、冶金、石油、化工等行业。适用于大容量、高电压的电容性试品，如发电机、电力变压器、GIS和高压交联动力电缆、互感器、套管等交接试验和预防性试验。
我公司在变频串联谐振高压试验方面，自行开发的调频、调压软件技术，国内高压试验行业，利用这一技术设计、制造的变频串联谐振高压试验装置，符合有关高压试验的规程和要求。
整套装置的组成

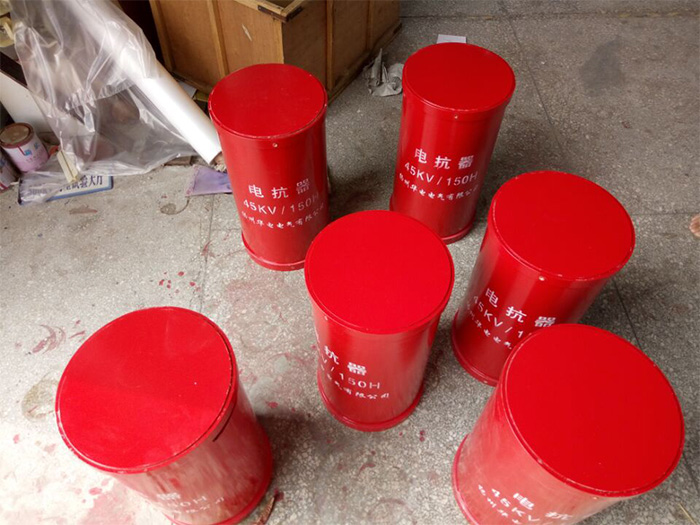

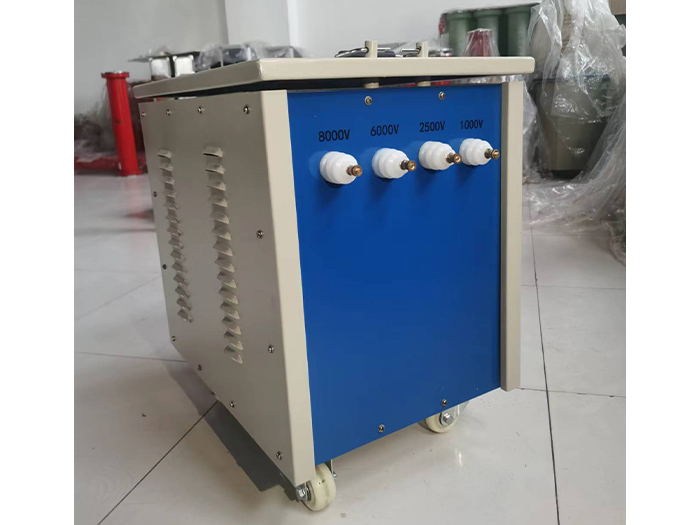

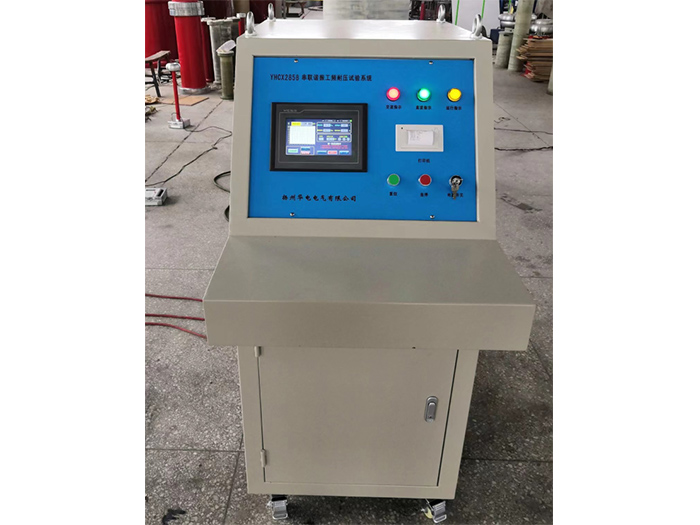

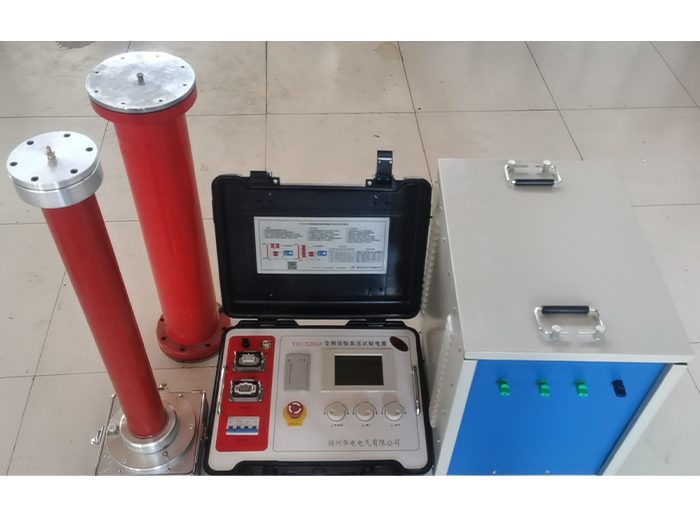

整套装置由调频电源、励磁变压器、电抗器、分压器等组成。
技术参数
1、环境温度：-10℃~45℃
2、工作温度：≤90%
3、海拔：≤2000M
4、电源输入：380±10%、三相或220V±10%
单相（10kW以下），50Hz
5、额定输出容量：0~5000kVA
6、谐振电压：0~1000kV
7、频率调节范围：30~300Hz
8、系统测量精度：0.5级
9、频率调节分辨率：0.01Hz
10、不稳定度：≤0.05%
11、输出波形：正弦波
12、波形畸变率：≤0.05%
13、噪声：≤60db
14、电抗器Q值：30~120
