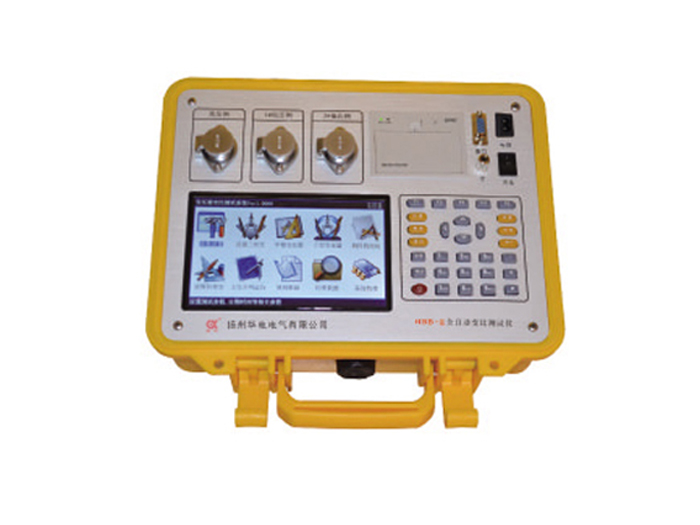

HBB-E全自动变比测试仪

产品参数/ Product parameter

该仪器采用大屏幕真彩色液晶做为显示器,全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式,操作手感好,简便易学。仪器内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,最多可扩展存储1000组现场校验结果,可提供后台微机管理软件,将结果上传至计算机,实现微机化管理。
功能特点:
    1、真正三相测试:单相电源输入,内部数字合成三相标准正弦波信号,经大功率功放实现三相电源输出,失真度小,稳定性高,相间对称度极高,测试结果具有更好的等效性,不会出现组别误判等现象。
    2、既可进行单相测量,又可实现三相绕组的自动测试,单相、三相均可测量极性,相角,一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数,可进行自动识别组号。
    3、操作简单:无需选择接线方式,无需选择接线组别,测量Y/△、△/Y变压器无需外部短接,可根据选择的测试内容自动切换接线方式。
    4、分接测试:能快速测量在各分接开关位置的变比及变比误差,额定变比只需输入一次,不必反复输入就能计算出各分接位置的变比误差。
    5、可以以内置充电电池做为工作电源,现场不用寻找工作电源。(选配功能)
    6、首次在变比测量中引入测量相角的概念,能测量高压侧与低压侧任意角度的相角。
    7、能进行主变并列运行测试,真正实现变压器并列运行参数的检测。
    8、抗振性好:军品接插件的使用增强了抗振性能。
    9、采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。
   10、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来,使用户从主观上可以更轻易的明了各参量的实际意义。
   11、本仪器所用的测试源是数字合成的标准正弦数字源,失真度小,不受工作电源的影响。
   12、携带方便:体积小,重量轻。
技术指标
1、变比测量范围:0.8~10000。
2、测量速度:小于15秒
3、测量精度:    高压侧电压测量精度0.05%
低压侧电压测量精度0.1%
相角的测量精度可以达到0.2°
变比测量精度:0.1(0.8-2000)
              0.2(2000-5000)
              0.3(5000-10000)
4、交流电源:220V±22V 、50Hz±1Hz(可选配内置充电电池)
