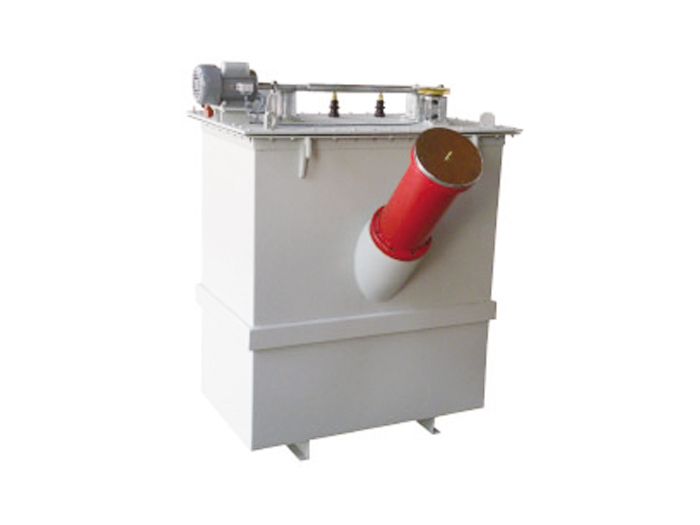

HDTQGX工频谐振试验变压器

产品参数/ Product parameter

HDTQGX工频谐振试验变压器主要用于电力电缆，发电机组、电力电容器及大电容量试品的交流耐压试验。适用于发电厂、电缆制造厂及电力电容器厂等企业。
特点
☆ 通过调节铁芯气隙改变本装置的电感量达到与大电容量试品进行谐振；
☆ 取用电源容量仅为输出容量的1／Q：
☆ 重量约为传统工频试验变压器设备的1／5～10；
☆ 试品击穿时无暂态过电压；
☆ 适用范围广，现场应用灵活性大，试品电容量范围大；
☆ 试品击穿时，谐振条件被破坏，短路电流会自动降低到值，流过故障点短路电流小；
☆ 配套整流装置可作为直流耐压试验装置；
☆ 配套合适的补偿电抗器可以对集合式电容器进行级间交流耐压试验(单相10000kVar，三相20000kVar)，

对于水电发电机组容量可达600MW。对于火电发电机组容量可达900MW。"

型号规格	额定容量	低压输出电压	高压输出电压	长	高	重量
型号规格	（KVA）	（KV）	(KV)	（mm）	（mm）	（kg）
HDTQGX-1200/12	1200	0.38	12	1150	1610	2300
HDTQGX-1500/12(20)	1500	0.38	12(20)	1300	1800	2560
HDTQGX-70/35	70	0.22	35	560	827.5	285
HDTQGX-105/35	105	0.22	35	600	940	385
HDTQGX-270/35	270	0.22	35	836	1060	900
HDTQGX-350/35	350	0.38	35	836	1110	850
HDTQGX-800/40	800	0.38	40	836	1200	900
HDTQGX-250/50	250	0.22	50	836	1130	800
HDTQGX-275/50	275	0.22	50	750	1020	720
HDTQGX-500/50	500	0.38	50	1150	1150	1050
HDTQGX-750/50	750	0.38	50	1150	1150	1230
HDTQGX-560/70	560	0.38	70	1150	1150	2436
HDTQGX-300/100	300	0.22	100	820	1100	750
