产品参数/ Product parameter

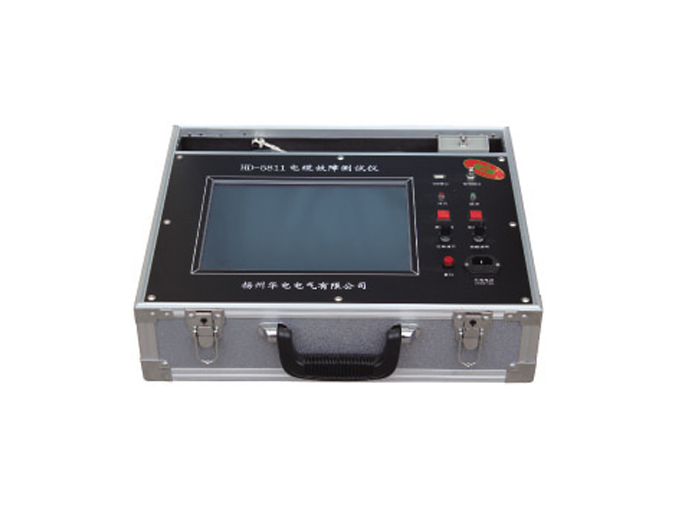

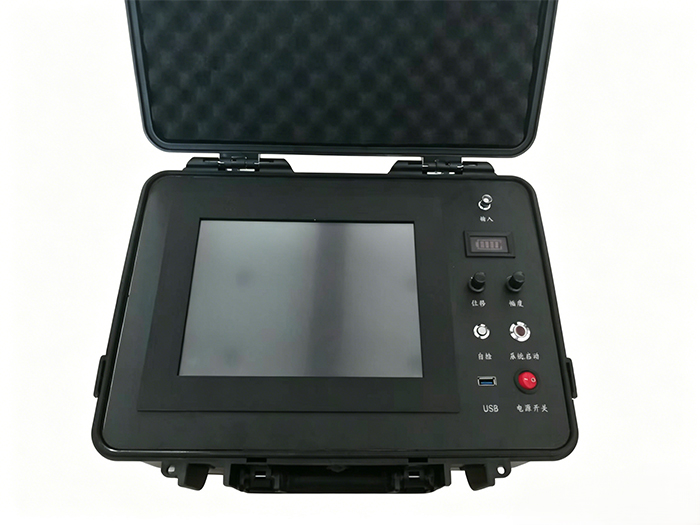

一、电缆故障测试仪主机
（一）仪器功能与特点：
☆ 可测35KV以下等级所有电缆的高阻闪络性、泄漏性故障、低阻、短路性故障和断路性故障。
☆ 仪器采用触摸显示屏，功能按键定义简单明了，用户可直接在屏幕上进行波形的分析操作，使用简单、方便、直观。
☆ 具有波形储存功能：可以储存大量的现场测试波形，供随时调用观察。
☆ 具有双通道波形对比功能：能将不同时间测得的同类型电缆的故障波形，显示在同一屏幕上进行对比分析，使得故障距离的判断更加准确。
☆ 预置了4种电缆介质的电波传播速度：油浸纸：160m/μs；交联聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非动力电缆的电波传播速度的设置（自选介质）
☆ 仪器具有波速测定功能，对于未知类型的电缆，可测出其电波传播速度，确保故障距离测试的准确。
☆ 具有极强的抗干扰屏蔽功能，测试仪器在冲击高压环境中不易出现死机现象。
☆ 具有极强的抗干扰屏蔽功能，测试仪器在冲击高压环境中不易出现死机现象。具有无线网络功能，可用于接收手机热点实现上网，可以将现场测试波形实时传输、遇到复杂测试波形可以利用无线网络传输到我公司，公司专业人员可帮助判读波形并告知故障距离。
（二）主要技术指标：
☆ 测试方法:低压脉冲法、高压闪络法
☆ 测试距离：低压脉冲法时，最大测试距离60Km；高压闪络法时，最大测试距离35Km
☆ 系统测试精度：小于20cm
☆ 脉冲幅度: 负载阻抗在50Ω时不小于250VPP
☆ 脉冲宽度: 0.2μs、2μs、4μs三种
☆ 采样频率: 200MHz(自适应采样频率)
☆ 系统测量误差：20cm
☆ 读数分辨率: 1m
☆ 工作条件: 温度-10 +45ºC，相对湿度 90%。
☆ 430×300×190mm
☆ 约3kg

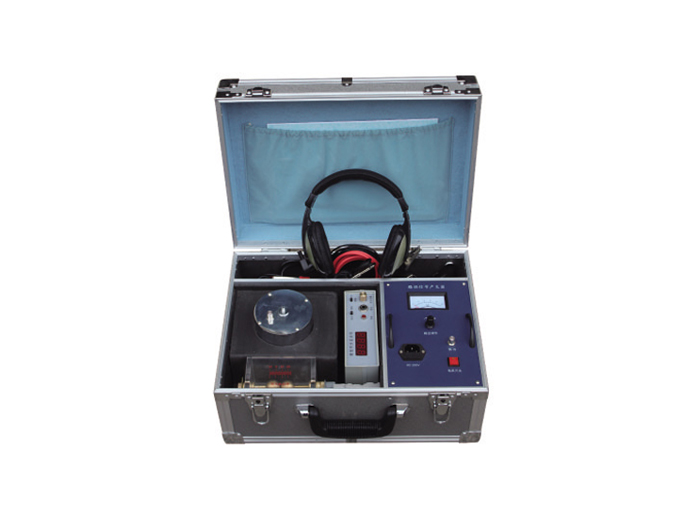

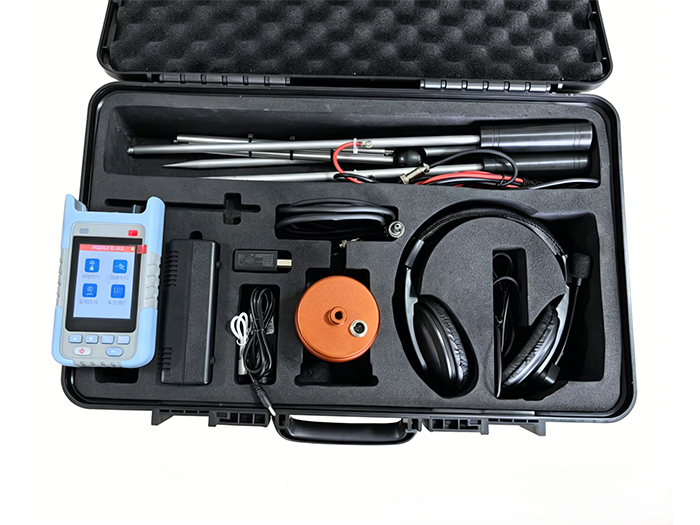

二、电缆故障定点仪
（一）特 点
1. 一机多用，声磁定点，路径查找，高压跨步，磁场记录。
2. 声磁同步同时显示磁场及声音波形，寻迹模式音频波形显示。
3. 磁场触发灵敏度，声音大小，波速，都可调节。
4. 一键静音功能，移动探头过程中的高频刺耳声音可一键静音。
5. 磁场同步指示灯功能，磁场触发同步闪烁,触发更直观。
3. 声磁同步精确定点，自动判断故障位置，精度<0.1 米。
4. 声磁延时也可手动移动光标测量，精度<0.1 米。
5. 具有暂停功能,更利于波形分析。
6. 高精度全数字化处理， 3.2寸真彩液晶显示。
（二）技 术 指 标
1、高阻故障定点精度 ：≤0.1m
2、路径探测精度 ：≤0.1m/
3、低阻故障定点精度 ：≤ 0.1 m
4、功耗：0.9W
5、充电器输入电压：AC：220V±10%
6、充电器输出电压：DC：5V
7、体积(主机) ：154mm×86mm×40mm
8、质量(主机) ：320g
9、使用温度：-20～40℃

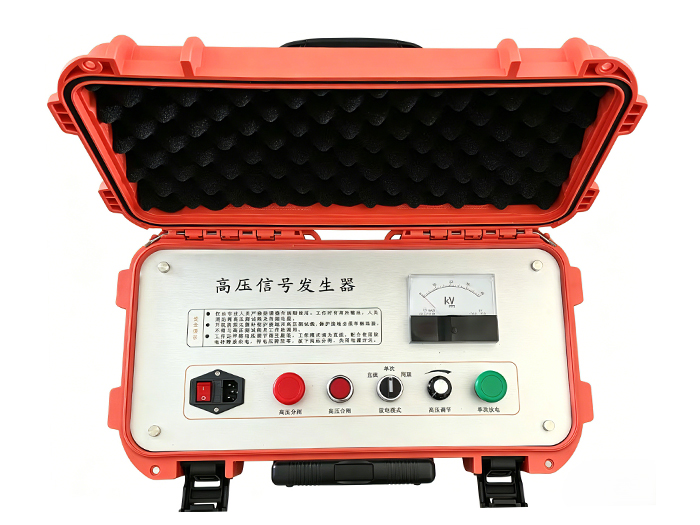

三、高压信号发生器
本高压信号发生器主要用于电力电缆的高阻和闪络性故障的测试，配合电缆故障测距仪和定点仪进行故障的测距和定点工作。
本仪器内置升压整流和放电装置，功能齐全，接线简单，操作安全方便。
技术参数
输出电压：0-35kV，直流负极性
放电电容：内置2F/内置4.7F
工作方式：单次脉冲/周期脉冲/直流闪络
放电周期：6秒(周期工作方式时)
冲击能量：1225J/2uF，2500J/4uF
放电装置：内置
工作电源：交流单相220V10%,频率50Hz1Hz
海拔高度：1000m以下
环境温度：-20-40℃
相对湿度：不大于70%（40℃时）
主机体积：530*430*480(带包)
主机重量：20kg
