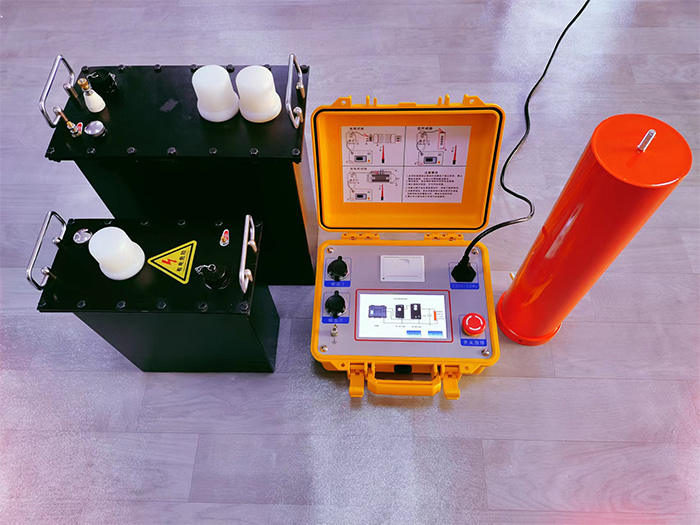

HDF系列0.1Hz程控超低频高压发生器

产品参数/ Product parameter

产品特点介绍
本产品采用了数字变频技术，单片机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻，采用大屏幕彩色触摸显示屏，清晰直观、操作简单、显示输出波形。设计指标符合《电力设备专用测试仪器通用技术条件，第4部分：超低频耐压装置通用技术条件》国家标准，使用简单方便。主要特点如下：
1.1.1额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器都可单独使用，达到一机多用。
1.1.2电流、电压数据均直接从高压侧采样获得，所以数据准确。
1.1.3智能综合保护功能：不需设置电流电压保护值，仪器能根据试品电容量的大小和试验电压值，计算过压过流保护值，还能对电压电流突变产生保护，所以能捕捉到放电情况。保护动作时间都小于20ms。
1.1.4采用150kv高压线输出，安全、可靠。
1.1.5由于采用了闭环负反馈控制电路，所以输出无容升效应。
1.2超低频耐压装置产品规格:表1

额定电压

带载能力

电源

保险管

产品结构、重量、应用范围

30kV

（峰值）

自动变频率：0.1Hz-0.01Hz

带载容量：≦10µF

控制器：4㎏

升压器：25㎏

用于10KV以内电缆、电机耐压试验

40kV

（峰值）

自动变频率：0.1Hz-0.01Hz

带载容量：≦8µF

10A

控制器：4㎏

升压器：25㎏

用于10KV以内电缆、电机耐压试验

80kV

（峰值）

自动变频率：0.1Hz-0.01Hz

带载容量：≦5µF

20A

控制器：4㎏

一级升压器（40kV）：25㎏

二级升压器（40kV）：45㎏

用于35KV以内电缆、电机耐压试验

1.3超低频高压电源通用技术指标
1.3.1输出额定电压：30kV-80kV。不同规格见表1
1.3.2输出频率：自动变频范围：0.1Hz-0.01Hz
1.3.3带载能力：见表1
1.3.4测量精度：≤3%
1.3.5电压正，负峰值误差：≤3％
1.3.6电压波形失真度：≤3％
1.3.7使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH
1.3.8输入电源：频率50Hz，电压220V±5%。若是用微型发电机供电，应使用变频发电机，不能用普通发电机，因为普通发电机转速不稳定，会使升压不正常，损坏仪器。
