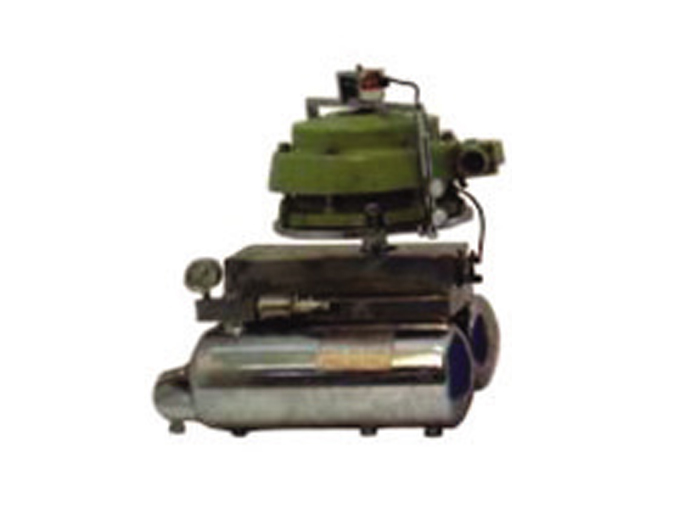

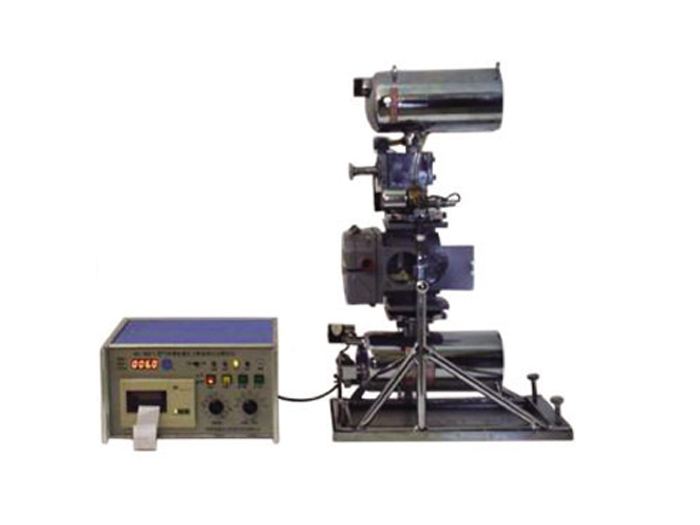

HDWS瓦斯继电器校验器

产品参数/ Product parameter

HDWS瓦斯继电器校验仪实现了气体继电器流速、容积、密封试验和压力释放阀开启,关闭压力等检验项目,全部自动测试并打印记录,仪器自动化程度高,采用微机测控,数码显示,操作试验时除人工配合回油外,实现测量,参数调整,控制操作,记录打印自动化,仪器分含压力释放阀试验和不含压力释放阀试验两种型号适用。
仪器特点
    1、 结构原理,采用带油地微型压力油筒代表变压器油箱、带快速阀的回油筒代表储油柜,采用压差法测定其故障状态时通过继电器的瞬时流速;
    2、 体积小,重量轻,除可代替固定式校验台使用外,还可携带至变压器安装现场检验,为了缩小体积,每次效验只须人工配合回油;
    3、功能齐全,具有测量QJ-25、50、80、50W、80W型的流速、容积、密封试验等检验项目,还可代用户设计满足特殊型国外继电器检验;
    4、 流速测量范围为0-0.2m/s,极限误差≤0.05/s,教部颁标准提高精度1倍;
    5、 备有RLC25、50、80型流速测量尺各一把,分辨率为0.01 m/s,度高,即可与检验台定期核对,又可单独使用,是理想的量值传递工具;
    6、 采用独立气源,微机测量、控制成本。设计又微机测控箱、传感器、电磁阀、数码显示器、微型打印机、微型电动空压机和水平仪等元件,实现了机电一体化;
    7、 在RLC-7QYG2型基础上增加了一套自动测试轻瓦斯容积的计量装置,误差≤5%,较部颁标准提高度上倍,可对气体继电器容积刻度板进行有效的检验;
    8、 在实现重瓦斯流速,轻瓦斯容积和密封性能试验等检验项目全部自动测试并打印记录。
技术参数
1、 流速范围:0.5-1.6m/s
2、压力传感器精度:0.5%
3、 容积整定范围:250-300ml
4、容积计量精度:0.5级
5、 压力范围:0-150kpa
6、 精度:1.5%
7、电源:AC220V±10% 50Hz±2%
8、 执行标准:DL/T540-94 Qj-25、50、80型气体继电器检验规格
