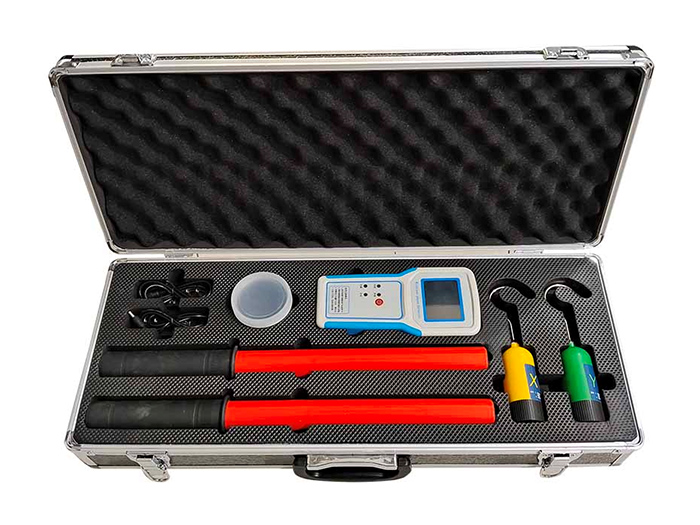

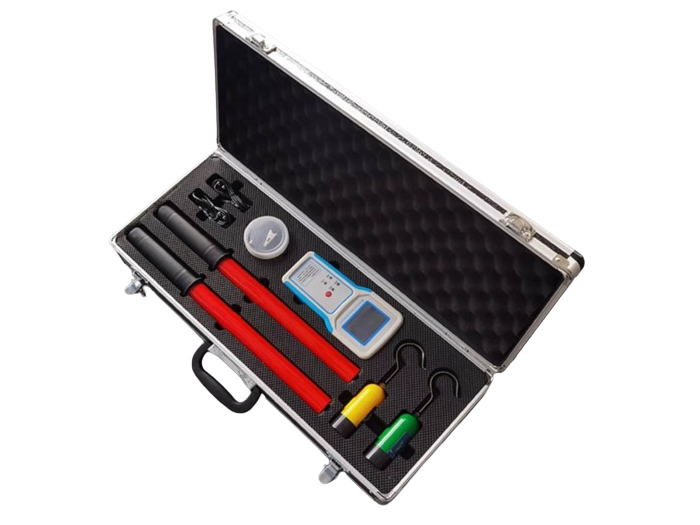

HDHX-Ⅲ无线数字核相仪

产品参数/ Product parameter

一、产品简介
无线高压核相仪（以下简称“仪器”）用于两条高压线路并网或环网核相。仪器适用于5V～220kV交流输电线路和二次带电显示器核相，同时具有高压验电功能。
仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相仪的诸多缺点，此外仪器可升级相序检测和远程核相功能。
二、工作原理
仪器由2个发射器和1个接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率。近程核相时，X和Y发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器测量的数据计算两线路相位差值，判断同异相。
三、安全事项
1、现场测试时，应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220kV时，请使用长度大于3米的绝缘杆。
3、核相操作时，手持位置不要超过绝缘杆手柄位置。
注意：发射器使用3.7V可充电锂电池，请不要更换其他电池。
四、技术参数
1、相位差准确度：误差≤5°。
2、频率准确度：±0.1HZ。
3、可跨电压测量范围为5V～220kV。
4、发射器和接收主机的最大传输视距约100米。
5、真人语音提示测量结果和操作步骤。
6、3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果。
7、连续1小时无操作自动关机。
8、发射器和接收主机均内置可充电锂电池，配置5V充电器。
9、主机内置18650锂电池，电池容量为2500mAH。发射器内置10440锂电池，电池容量为450mAH。
10、高压测量时泄漏电流<10uA。
11、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
12、工作环境：-35℃--- +45℃ 湿度≤95%RH。
13、整机重量：约3.6KG。
14、仪器包装尺寸：长56cm*宽26cm*高13cm。
五、仪器简介

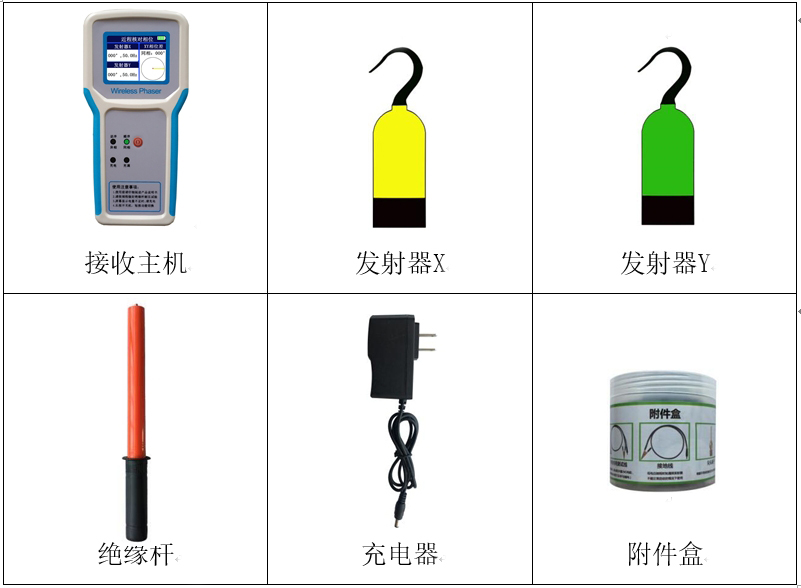

1、仪器外观简介

组件说明：

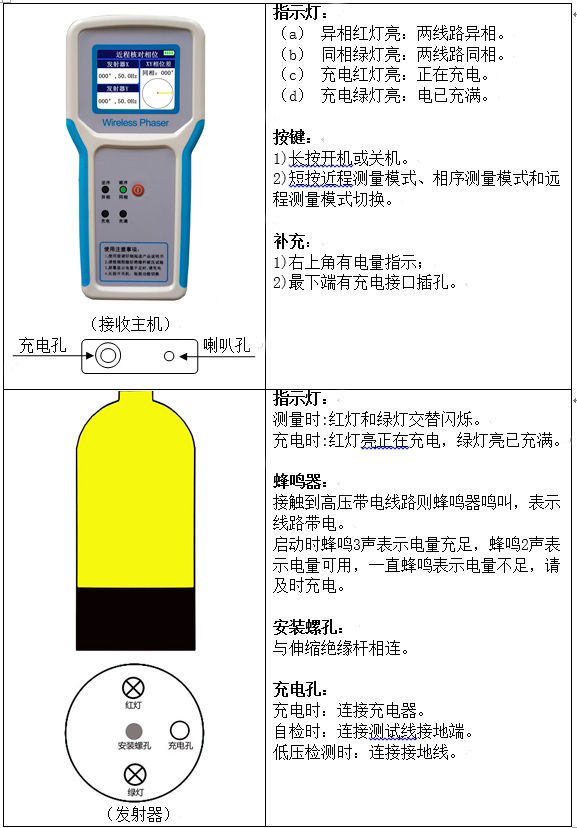

2、仪器操作简介

3、仪器自检方法

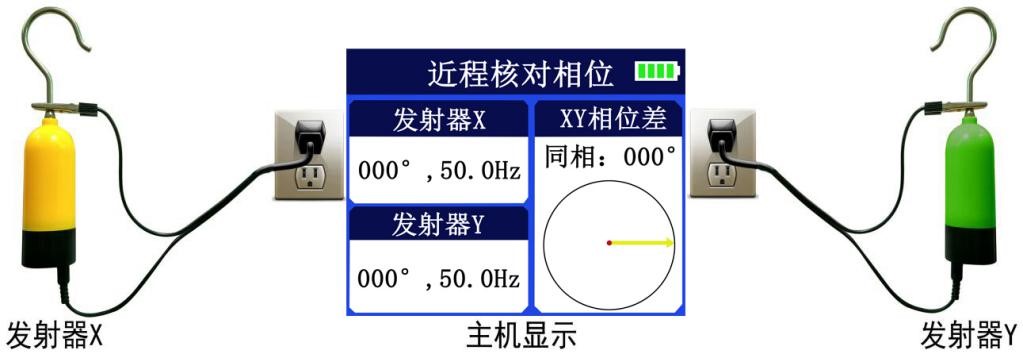

按下图将发射器连接自检测试线，发射器启动，蜂鸣器鸣叫，红绿两指示灯交替闪烁。接收主机开机，在近程核相模式下显示对应发射器信息，则发射器与主机工作均正常。

提示：

（1）自检时两发射器与接收主机的距离大于0.5米为宜。当距离小于0.2米时，可能只连接了1个发射器而主机显示2个发射器信息。此现象为正常现象，不影响仪器使用。当2个发射器都接电时，仪器显示不受短距离影响。
（2）自检测试线内部串有2M电阻，测试时人接触鳄鱼夹不会触电。
（3）自检测试相位差为180度左右时，将任一自检线插头反转，则相位差变为0度左右，反之亦然。
六、近程核相
1、高压输电线路核相（高压核相）

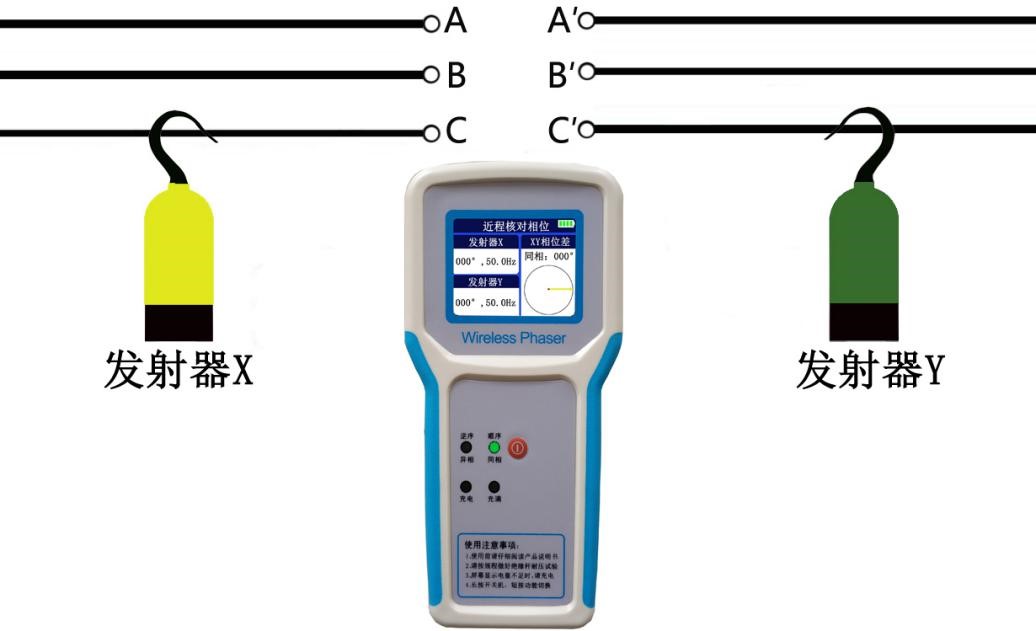

将X和Y发射器连接绝缘杆，同时挂接在高压线路上，接收主机开机选择近程核相模式，即可显示并播报核相结果。原理图如下：

2、高压开关柜带电显示器核相（低压核相）

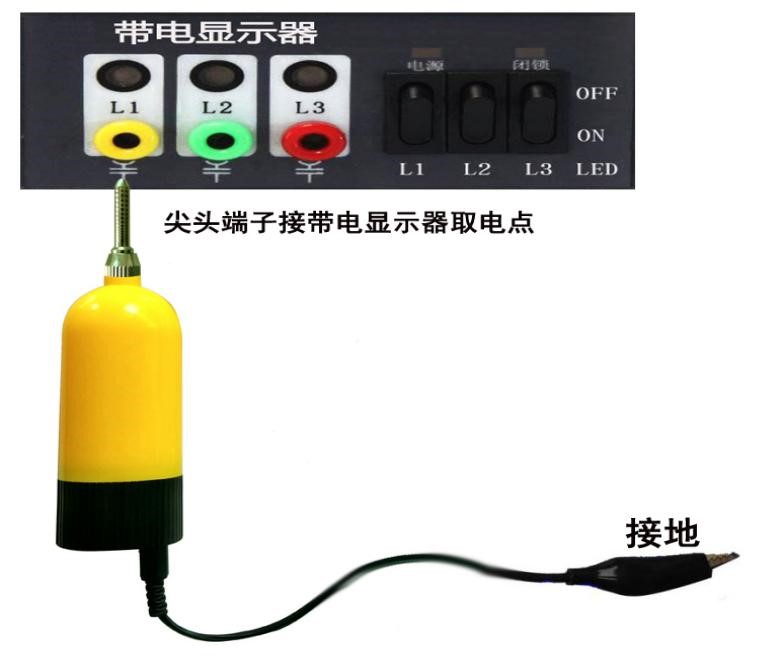

将X和Y发射器弯钩替换为尖头端子，并插入带电显示器，再将接地线DC端插入发射器接地孔（也是充电孔），鳄鱼夹接地，接收主机开机选择近程核相模式，即可进行测量。发射器使用方法如下图：

提示：由于带电显示器的主要作用是显示开关柜是否带电，并非标准的核相点，且不同厂家、不同时期、不同标准的带电显示器会产生不同程度的移相问题，且带电显示器L1、L2、L3与母线的对应关系不一定正确，若核相结果异常则应在一次线路上进行核相。
