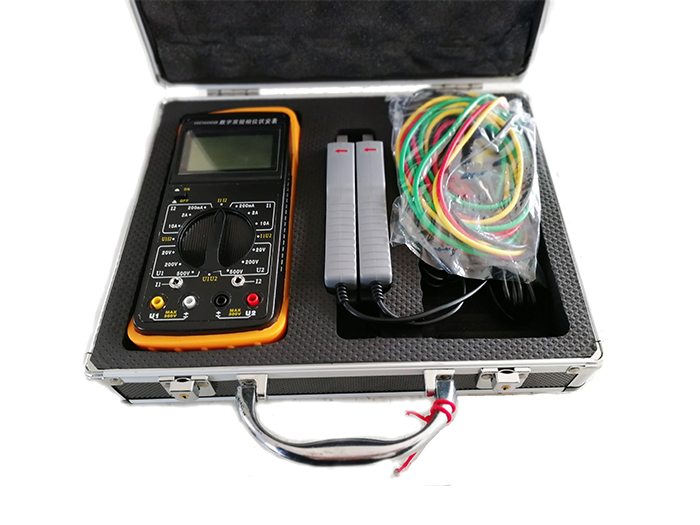

HD600B数字双钳相位伏安表

概述：
该仪表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示屏采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果。
仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。

功能：
测量电压、电流及相位，可以很方便的在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序以及检测变压器的接线组别。

特点：
1、该数字双钳相位伏安表结构精巧，使用方便，手持式结构，在10mA～10A电流范围内，3V～500V电压范围内测量相位时不用断开电路和更换量限，显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果，开关功能及布局合理，转动开关即可读出被测电压、电流及其相位；
2、绝缘电阻：该双钳相位伏安表采用最新型专利电流钳，此相位伏安表电流分辩率达0.1mA;电压分辩率0.1V；
3、低功耗：该SMG2000数字双钳相位伏安表，相位伏安表微功耗设计，且具有电池电压检测功能；
4、耐压：电压输入端与表壳之间、钳形电流互感器(电流钳)铁芯与钳柄及副边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min的试验；
5、绝缘电阻：数字双钳相位伏安表线路与外壳之间、两电压输入端之间：≥10MΩ；

技术指标：

交流电流	200mA	2A	10A
交流电压	20V	200V	500V
交流电流分辨率	0.1mA	1mA	10mA
交流电压分辨率	0.01V	0.1V	1V
精度	±（1.0%读数+2）

2、相位
U-U、U-I、I-I
工频相位测量误差

范 围	分辨率	基本误差极限
0～360°	1°	±3°

测U1-U2相位时，电压输入回路阻抗：40kΩ

其它技术特性
1、显示位数：三位半
2、采样速率：3次/秒
3、电源：单个 9V 迭层电池、电源电流小于5mA
4、外形尺寸
表壳尺寸：192mm×95mm×55mm
钳壳尺寸：140mm×42mm×20mm
钳口尺寸：Φ7mm×9mm
5、重量
表体：280g
测量钳：2×200g
6、储存条件
温度：－10℃～50℃
