验电器支架

产品参数/ Product parameter

       该产品是根据我国电力行业标准DL740—2000于2000—11—03由国家经贸委发布实施的要求进行设计、研制、开发形成产品,有利于验电器功能准确检验,便于试验人员操作。
       本检验装置:
       分别适用于10KV及35KV。66KV、110KV、220KV、330KV。

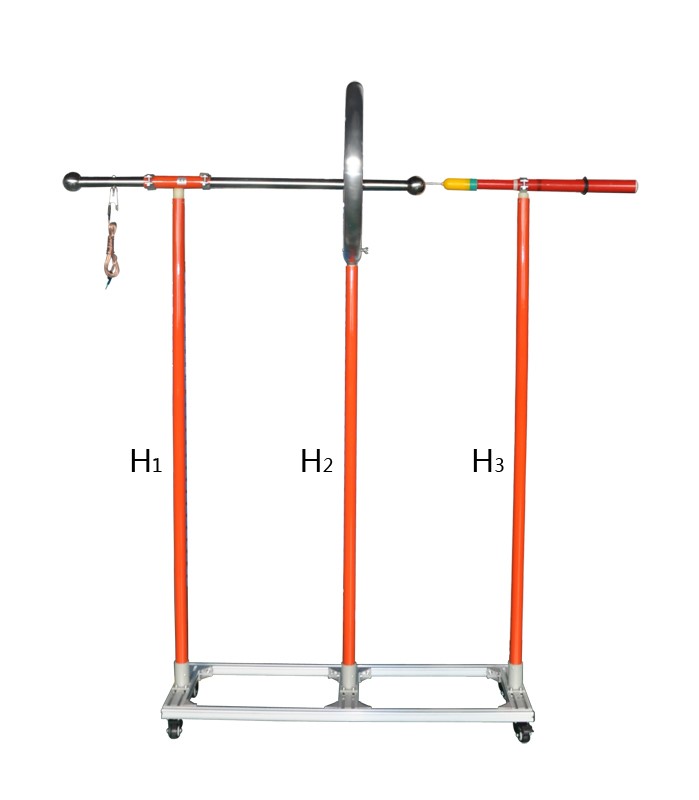

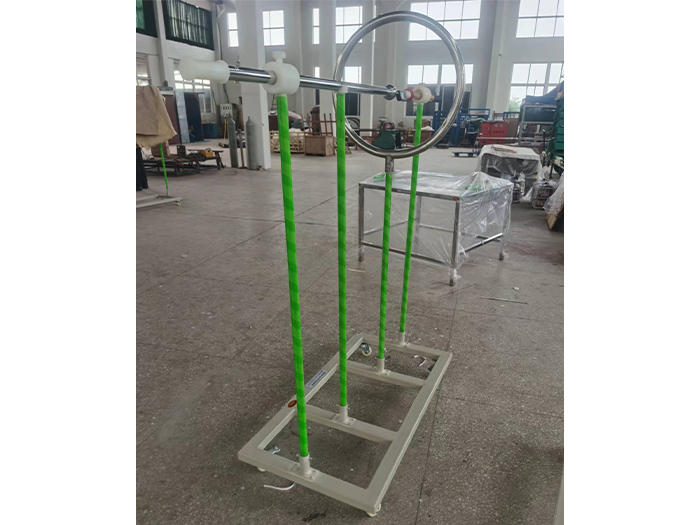

图一35KV及以下验电器

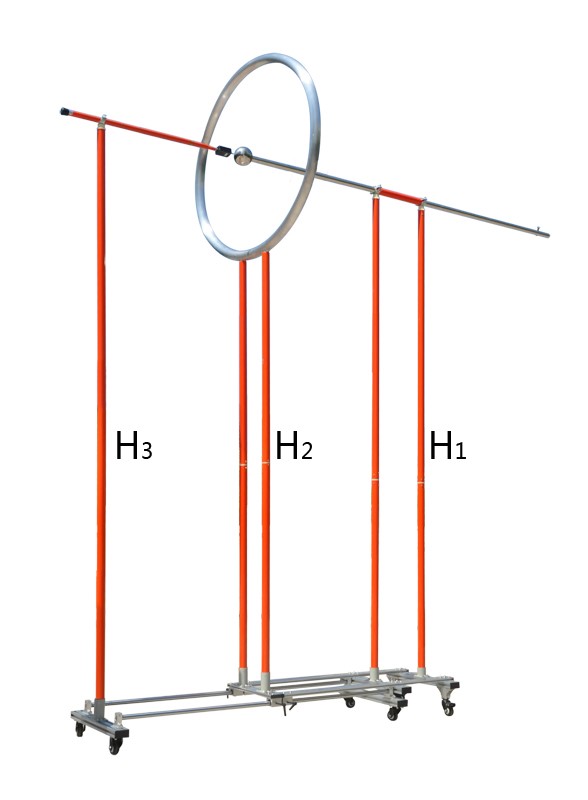

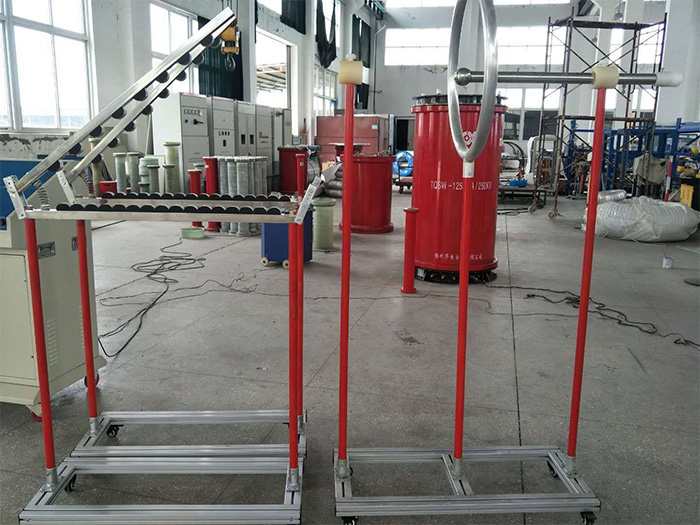

图二 66-330KV验电器

KV

       电极间隔距离

mm

H1

mm

    环直径

mm

    球直径

mm

电力标准

10

35

100

430

>1500

550

60

DL740-

   2000于2000-

11-03

66—110

    220—330

650

850

   >2500

1050

100

500

1250

>3500

1550

150

非标

表一 带接触电极延长段的验电器

KV

    电极间隔

     距离mm

H1

mm

    环直径

mm

    球直径

mm

电力标准

10

35

300

>1500

550

60

DL740-

 2000于2000 -

11-03

66—110

          220—330

1000

   >2500

1050

100

500

1250

>3500

1550

150

非标

表二  不带接触电极延长段的验电器


       若需要检测500KV及以上电压验电器功能,可根据用户要求另行设计订制。
一、装置的结构
       若用于10、35KV: H1为单节绝缘管,长度为1500mm,顶部装有直径60mm球型电极。H2为单节绝缘管,长度为1300mm,H2支撑直径550环形电极,H3支撑验电器。
       若用于66—110KV及220—330KV;H1、H2、H3均为两节。H1长度为2500mm,顶部装有直径100mm球型电极。H2长度为2000mm,顶部装有1050mm环型电极,H3长度2500mm,顶部支撑验电器。
试验报告
500kV检测验电器功能试验装置绝缘管耐压



       工频耐压(KV)

          时间(分)

     长度(米)

H1

640

5

3.55

H2

640

5

4.3

H3

640

5

4.3


二、验电器的试验与接线
1、试验现场的要求:
       对于适用于一定电压范围的验电器,应对应于最高额定电压U,试验应在防外界电磁干扰的试验室进行,在一定的空间中不应放置任何其他物体。当UN≤35KV空间范围为1m,当UN>35KV,空间范围为2m以上。
       试验时,验电器的接触电极与试验电极相接触,指示器近似地位于环形电极的中心线上(水平轴上)。
       试验电极的中心线与环形电极间的水平距离见表三:

UN

KV

ac

mm

ao

mm



UN

KV

ac

mm

ao

mm

备注

10

100

300

63—110

650

1000



35

430

300

220—330

850

1000











500

1050

1250

非标准供参考

注:1、ac为带加长接触电极的验电器(多用于变电站)试验电极与环形电极之间的距离。

2、ao为不带加长接触电极的验电器(多用于线路)试验电极与环形电极之间的距离。

表三,电极间隔距离(水平距离)

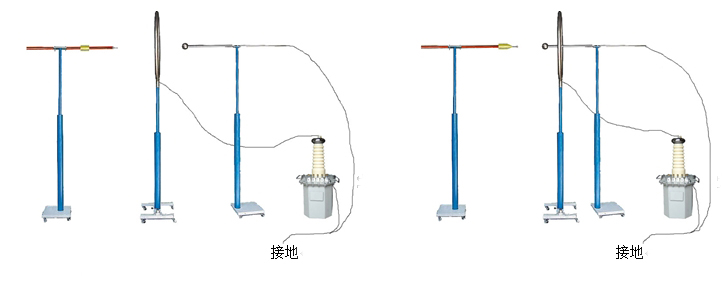

2、起动电压的测量:试验电极和环形电极的接线见图三:

图三  起动电压的测量接线
       逐渐升高试验电极上的电压,当“电压存在”的指示信号出现测量起动电压。如果测出的起动电压值在下列4种类型之一的规定范围内,认为测试通过。
A类:单一额定电压或有数档可切换额定电压的验电器。
起动电压Ust应满足以下关系式
0.15UN≤Ust≤0.40UN
B类:适用于一定额定电压范围,但其范围较窄的验电器。
如UN·max≈2UN·min时,起动电压Ust应满足以下关系式
0.15UN·max≤Ust≤0.40UN·min
C类:适用于一定额定电压范围,但其范围较宽的验电器。
当UN·max≈3UN·min时,起动电压Ust应满足以下关系式
0.10UN·max≤Ust≤0.45UN·min
 D类:在某些特殊的情况下,可根据用户的要求确定Ust值,并作出 在特定场合应用的说明。

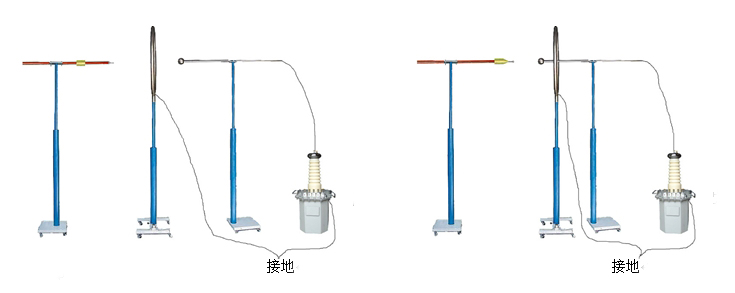

3、抗干扰性试验:同相干扰电场的影响:试验接线见图四

图四  同相干扰电场影响的接线
       试验电压应为额定电压的0.4倍或0.45倍,对于适用于一定电压范围的验电器,应按最高和最低电压的0.4倍或0.45倍分别进行试验。如果验电器指示“电压存在”,认为测验通过。

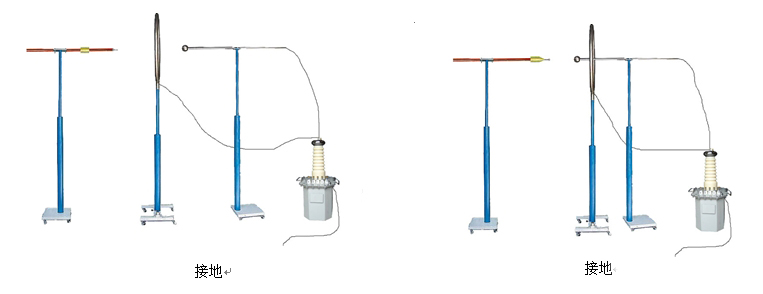

       反相干扰电场的影响,接线见图五:

图五  反相干扰电场影响的接线
       试验电压应为额定电压的0.6倍,对于适用于一定范围的验电器,应按最高电压的0.6倍进行试验。如果“电压存在”的显示不出现,则认为试验通过。
       上述试验,都须经相应的试验变压器符号G~升压。其接线和试验略。
