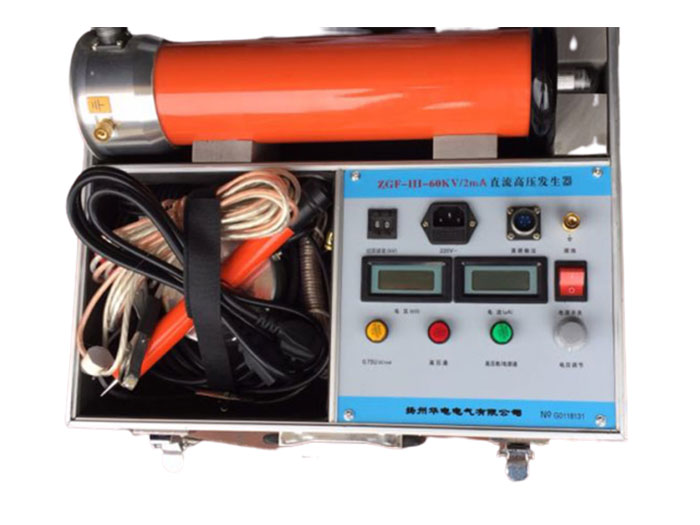

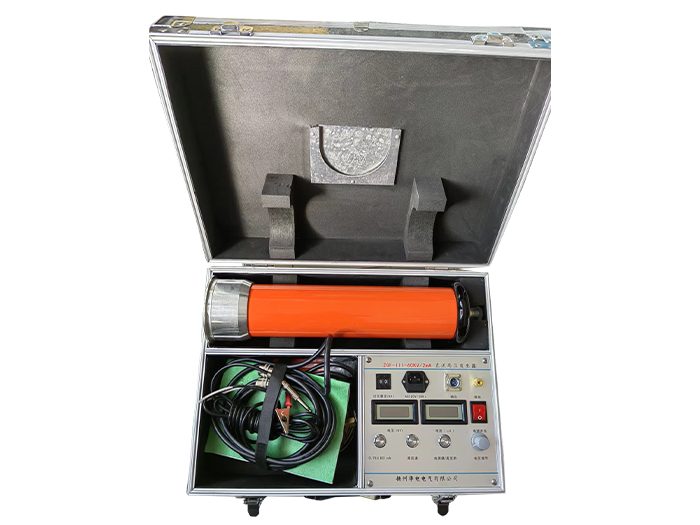

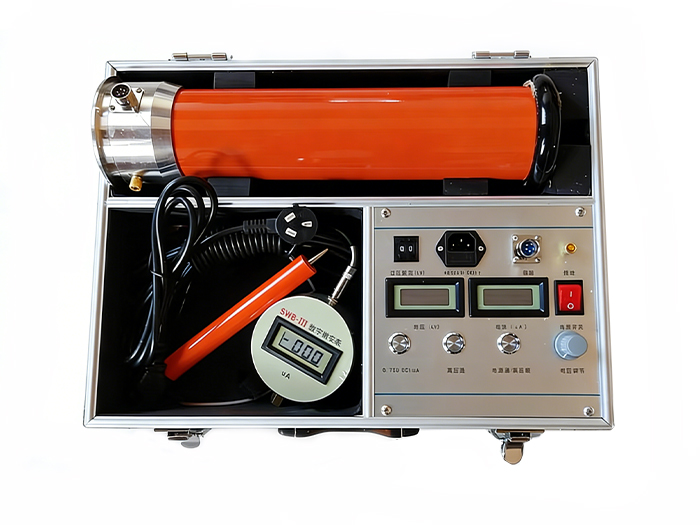

ZGF-Ⅲ系列便携式轻型直流高压发生器

产品参数/ Product parameter

ZGF-III系列直流高压发生器是根据新的中国电力待业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压发生器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

 技术参数:

        规格

技术参数

40/3

60/2

60/3

60/5

80/2

100/2

120/2

120/5

额定电压(KV)

40

60

60

60

80

100

120

120

额定电流(mA)

3

2

3

5

2

2

2

5

额定功率(W)

120

120

180

300

160

200

240

600

机箱重量(kg)

2

2

2

2.5

2.5

3

3

4.5

倍压重量(kg)

一体

2.5

3

3.8

3.8

4

4

4.5

倍压高度(mm)

一体

400

400

500

450

500

500

500

电压测量精度

数显表±(1.0%读数±2个字)

电流测量精度

数显表±(1.0%读数±2个字)

波纹系数

≤1%

电压稳定度

随机波动,电源电压变化±10%时≤1%

过载能力

空载电压可超出额定电压10%使用十分钟

充电电流为1.5倍额定电流

电源

单相交流50Hz  220V±10%

工作方式

间断使用

一次连续时间最长为15分钟

工作环境

温度:-10~40℃

相对湿度:室温为25℃时不大于85%(无凝露)

海拔高度:1500米以下

带 电 容

负荷能力

被试品电容量无限制

可用1.5倍的额定电流充电

结构特点

环氧玻璃钢电气绝缘倍压筒

空气绝缘、无泄漏之虑

操作箱特点

高精度0.75UDC1mA单触按钮(精度≤1.0%)最适合氧化锌避雷器试验

过压保护采用拨置,一目了然

机箱倍压放置一个铝合金箱,整机一手可提
