HD3106直流系统接地故障测试仪

产品参数/ Product parameter

HD3106直流系统接地故障测试仪主要用于电力、石油化工、煤炭等部门的发电厂或变电站的220V、110V、48V、24V等直流系统接地故障查找和判断。它在查找直流系统接地故障时,不需拉开直流系统的电源,就可以查找出接地点,并且具有使用简单优点,是发电厂、变电站查找直流系统接地故障的仪器。各种类型的接地故障,均能迅速地查找出接地点。本仪器是利用低频变频原理来查找直流系统接地点的,即在故障母线和大地之间加一低频变频信号,利用故障查找仪来检测故障支路的电阻性低频电流的。本仪器由两个独立部分组成:信号发生器、信号接收器和信号采集器(卡钳),三者须同时配合使用。
技术指标

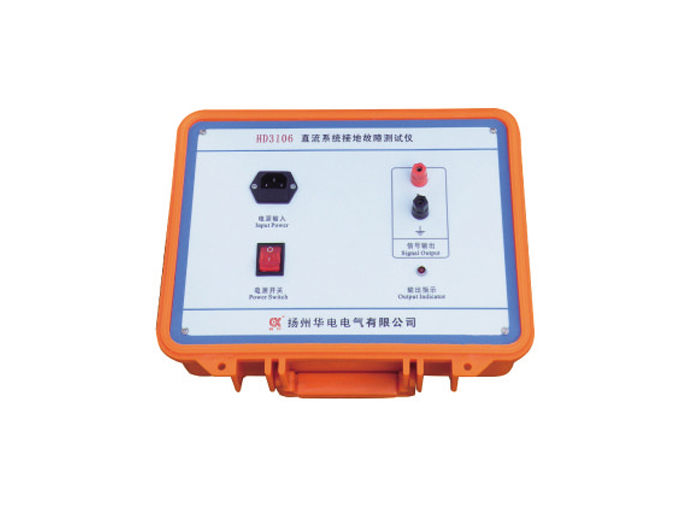

信号发生器
1、 输出信号频率:2.5Hz
2、 信号空载输出电压:±20V±5%
3、 信号电压幅值误差:<5%
4、 信号短路输出电流:≤80mA
5、 输出口抗冲击能力:400V直流冲击
6、 电源电压:AC220V±10%
7、 电压频率:50Hz±5%
8、 输入保险:200mA
9、 功率:3W
10、 体积:300mm×270mm×200mm

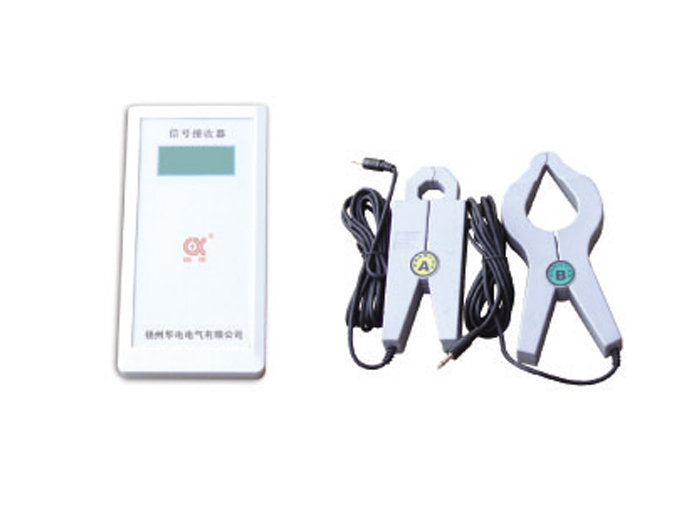

信号接收器
1、 信号电流检测灵敏度:0.5mA
2、信号发生器阻抗:40kΩ
3、输出电流:2.5毫安
4、 接收器显示:数字0-19
5、 体积:210mm×100mm×32mm
6、 A钳口尺寸:Φ50mm
7、 B钳口尺寸:Φ7mm×9mm
整机
1、 检测接地电阻:300kΩ
2、 接地电阻测量精度:0-4.5kΩ 误差≤0.5kΩ
