HD3107配电网架空线路接地故障定位仪

产品参数/ Product parameter

功能特点
1.适用于小电流接地系统配电网,检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。
2.在线路停运后进行定位,特别适用于有电缆分支的故障线路。
3.施加高压信号使故障重现,电流信号稳定,易于检测。
4.超低频信号避免系统分布电容影响,能对高阻值故障进行定位。
5.发射机安全特性:高压启动闭锁功能、输出允许直接短路。

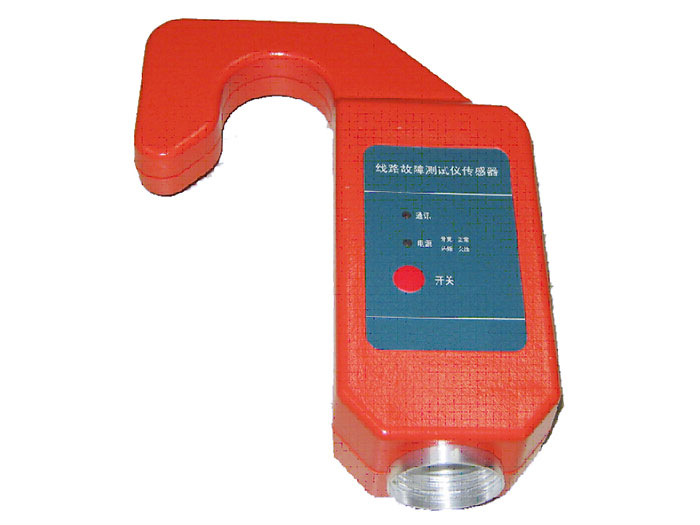

6.传感器使用高灵敏度传感器,开口设计,无需闭合,方便在线路上挂接。
7.传感器和接收机无线通讯传输。
8.发射机可使用市电、发电机供电,传感器和接收机干电池供电。
9.发射机体积小,重量轻;传感器为体积重量最小化设计,方便沿线挂接;接收机为手持式设计。

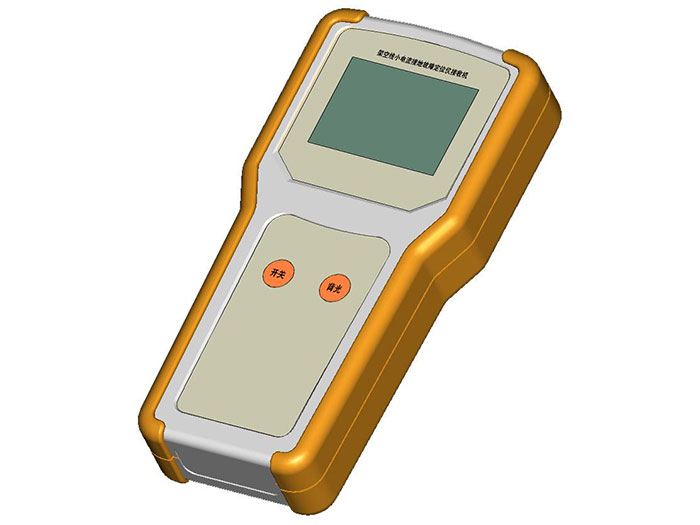

10.接收机采用大屏幕液晶显示器,显示传感器状态、电流波形和电流值。
技术指标
1.定位精度:0.2米。
2.发射机输出特性:
(1)输出频率1Hz
(2)开路电压: 基波有效值0~2800V,
(脉动直流,峰值8kV,相当于10kV线路的相电压峰值);
(3)短路电流: 基波有效值0~35mA(脉动直流,峰值100mA)
3.传感器与接收机的无线通讯距离:不小于30m。
4.发射机电源:AC 220V市电,可接发电机(输出功率≥1500W)。
5.发射机功率:功率900W。
6.传感器电源:3节7号碱性干电池。
7.接收机电源:5节5号碱性干电池。
8.体积:
发射机455×335×310mm;传感器180×100×35mm;接收机205 ×100×35mm
9.质量:发射机15kg;传感器0.45kg;接收机0.45 kg
10.使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。
