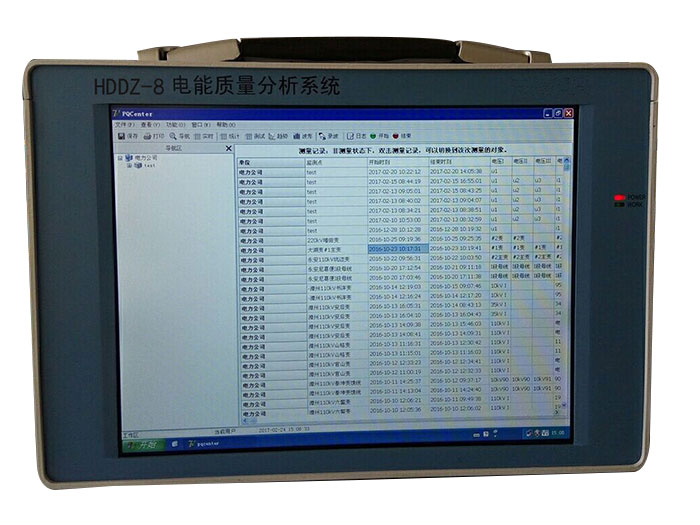

HDDZ-8电能质量分析仪

产品参数/ Product parameter

一、概述
随着我国国民经济的蓬勃发展,电力负荷急剧加大,特别是冲击性和非线性负荷容量
不断增长,使得电网发生一些电能质量问题。扬州华电电气有限公司推出电能质量分析系统,以其精度高、功能全、使用方便受到电力、冶金、铁路等系统用户的普遍欢迎。
二、功能和特点
1.主要功能
稳态电能质量分析:谐波、间谐波、频率、三相不平衡度、电压偏差、闪变。
暂态电能质量分析:电压骤升、电压骤降、电压短时中断。
功率和电抗分析:基波和各次谐波的有功功率、无功功率、视在功率、功率因数、电抗。
事件录波和回放:电能质量超标录波、手动录波、开关量跳变录波(扩展配置)。
2.主要特点
精度高:符合国标A级仪器要求。
同时监测8个网点:同时监测4路电压母线和4路电流线路(每路含A、B、C三相)。
容量大:硬盘容量64G以上,一般可存储8年以上的数据。
通讯线路兼容:具有以太网口、USB接口。
三、技术指标与规格
1.测量范围
额定交流电压:  57.7V,100V,220V,380V。
额定交流电流:  1A ,2A,5A,15A。
频率:  42.5~57.5Hz。
2. 测量精度
电网频率误差:  ≤0.002Hz。
电压偏差误差:  ≤0.2%。
三相电压不平衡度误差:  ≤0.2%。
闪变误差:  ≤ 5%。
谐波误差: 符合国标A级仪器的要求
谐波次数:(2~100次)

等级

被测量

条     件

允许误差

A

电压

Uh ≥1% UN

Uh < 1% UN

5%Uh

0.05%UN

电流

Ih ≥3% IN

Ih < 3% IN

5%Ih

0.15%IN

注: ①UN 为标称电压,Uh为谐波电压;IN 为额定电流,Ih 为谐波电流。
 ② A级仪器频率测量范围为0~2500Hz,用于测量,仪器的相角测量误差不大于±5°。B级仪器用于一般测量。3.  工作环境及外形尺寸
工作电源:交流输入:100-240V~,1.5A,50-60Hz,功率:≤60W。
工作温度:-10°C~40°C
外形尺寸: 330 mm×224mm×90mm。
