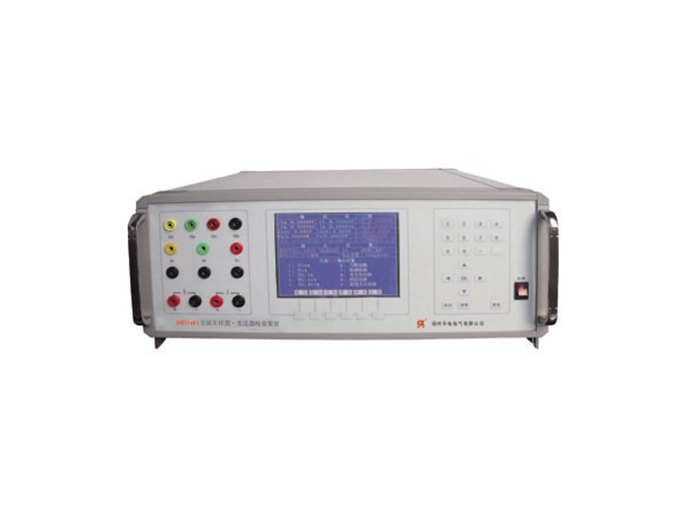

HD34F1交流采样器•变送器校验装置(便携式)

产品参数/ Product parameter


主要功能
1、可完成对交流采样的半自动或自动校验,可根据用户要求生成特定的校验方案。可测量各类变送器的基本误差,电压、电流、波形、功率因数等影响量引起的改变量,变送器输出直流电压(电流)中的纹波含量和响应时间等。
2、 硬件产生2~31次谐波,谐波幅度、次数任意可调,谐波与基波的相位可连续快速移动。
3、采用高精度,高稳定度标准交流电压源、交流电流源和功率源,内部软件自校准。由于重量轻,更适合用于现场校验。
4、可离线(虚负荷)校验或在线(实负荷)检验交流采样器。
5、 备有RS232接口,测量数据可很方便实现有效管理和转存。
6、 设有大容量的非易失性存贮器,可存贮300块被检表检测原始数据,以供查阅和上传。
技术参数
三相交流输出量指标
1、 Ua、Ub、Uc量程:57.7V、100V、220V、380V
2、 Ia、Ib、Ic量程:1A、5A
3、 调节范围:0-125%FS
4、 电压电流功率度:0.05%FS/年
5、 电压电流功率稳定度:0.01%/1min
6、 电压电流输出功率: 15VA
7、电压电流调节细度:5×10-5
8、 失真度:<0.2%
9、 频率范围:45.000Hz~65.000Hz
10、 分辩率:0.001Hz
11、 精度:0.01Hz
12、角度范围:0~359.99
13、 分辨率: 0.01°
14、度: 0.05°
15、 谐波次数:2~31次
16、 谐波幅度:0~25%可调
17、谐波相位:0~360 可调
18、 在线测量:0~120V、0~6A 0.1%
变送器测量指标
1、 直流电压:0~±10V 0.02%;
2、 直流电流:0~±20mA 0.02%;
3、 纹 波 :1%;
4、 响应时间 :40ms。
5、 工作电源:AC 220V±10%,50Hz±5%。
使用环境
1、 温度:0℃~+40℃,
2、 相对湿度:≤75%RH。
