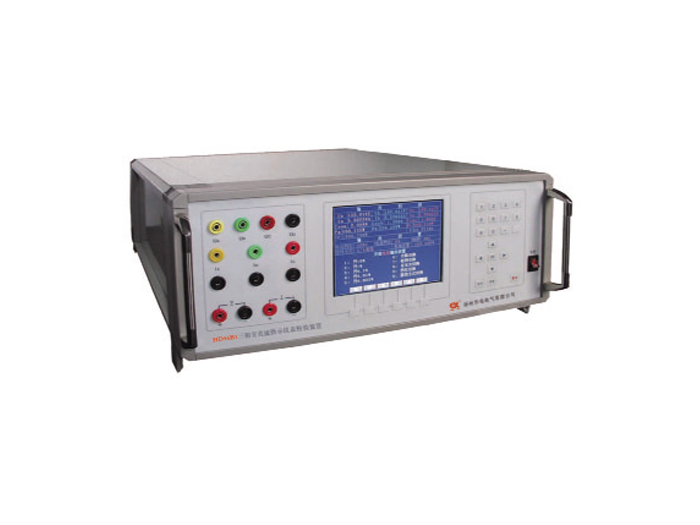

HD56B1三相交直流指示仪表校验装置(便携式)

产品参数/ Product parameter

HD56B1三相交直流指示仪表校验装置是按照检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》。装置中源和表的核心技术均采用数字信号处理器(DSP)。装置可对指示式和数显式仪表进行规程检定。装置采用6.5英寸TFT彩色屏,中文菜单操作提示。具有度高,稳定性好,自动化程度高,使用灵活、方便、便于携带等优点。
主要功能
1、可半自动检交直流电压/电流表、单相三相有功/无功功率表、相位表、功率因素表和频率表等仪表的 基本误差。
2、 输出交流电压、电流实现闭环控制,保障低漂移及年稳定度。在测量交流电压、电流、有功功率时,其度为 0.05级 ;
3、可作为多功能数显仪表的测试标准。校验仪表的电压、电流、功率、功率因数、频率等电量。
4、 采用高精度,高稳定度标准交直流电压源、交直流电流源和功率源,内部软件自校准;
5、 具有谐波输出功能,交流电压、电流能够输出2~31次谐波(含量不大于40%),谐波相位可以任意设置;
6、 备有RS232标准电脑串行通讯口,可通过RS232串口把数据传送到电脑进行数据管理。也可由电脑控制本装置,直接操作检定过程。
技术参数
交流电压输出
1、 量限: 50、100、200、400、800V;
2、 调节范围: (0~120)%RG,RG为量限
3、 调节细度: 0.005%RG;
4、 度: 0.05%RG;
5、稳定度: 0.01%/1min;
6、 失真度: ≤0.5%(非容性负载);
7、 输出负载: 每相20VA;
交流电流输出
1、 量限: 0.5A、 1A、5A、10A、20A;
2、 调节范围: (0-120)%RG,RG为量限
3、 调节细度: 0.005%RG;
4、 度: 0.05%RG;
5、 稳定度: 0.01%/1min;
6、 失真度:≤0.5%(非容性负载);
7、 输出负载: 每相20VA;
功率输出
1、 有功度: 0.05%RG;
2、 无功度:0.1%RG;
3、 稳定度:0.01%/1min;
相位输出
1、调节范围: 0°~359.99°;
2、 分辨率: 0.01°;
3、 准确度: 0.05°
功率因数
1、调节范围: -1~0~+1;
2、 分辨率: 0.0001;
3、 度: 0.05%;
频率
1、 调节范围: 45Hz~65Hz;
2、 分辨率: 0.001Hz;
3、 度: 0.002Hz;
三相电压、电流对称度和相位对称度
1、 电压、电流对称度: <0.03﹪;
2、相位对称度: 0.05°
电压电流谐波输出
1、谐波次数: 2~31次;
2、谐波含量 0~39%;
3、 谐波相位:0°~359.99 可调
直流电压输出: 75mV、50V、100V、300V、500V、1000V
1、调节范围:0~110%RG,RG为量限
2、 调节细度:0.005%RG
3、 度:0.05% RG
4、 稳定度:0.01%FS/min
5、 输出容量:20W
直流电流输出:0.5A、1A、3A、5A、10A、20A
1、 调节范围:0~110%RG,RG为量限
2、 调节细度:0.005%RG
3、 度:0.05%RG
4、稳定度:0.01%FS/min
5、 输出容量:20W
6、 工作电源 AC 220V±10%,50Hz±5%。
7、 环境温度 0℃~+40℃,
8、 相对湿度 ≤75%RH。
