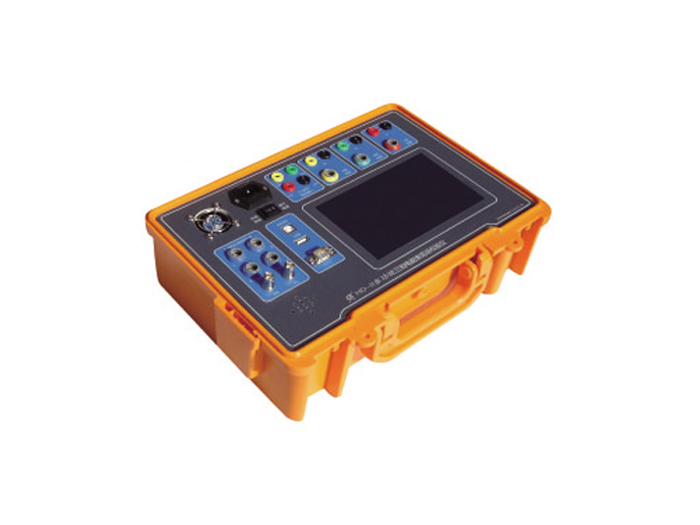

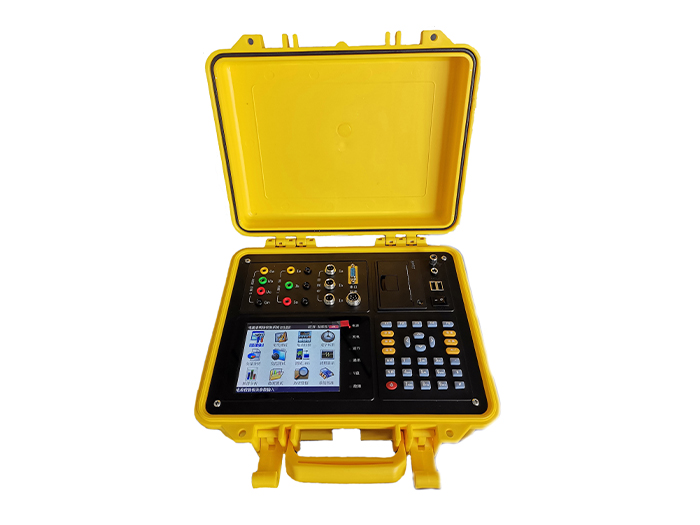

HD-Ⅱ多功能三相电能表现场校验仪

产品参数/ Product parameter

HD-II多功能三相电能表现场校验仪是按照国标《DL/T614-1997多功能电能表》、《GB/T15284-2002多费率电能表》、《GB/T17215-19981级、2级静止式交流有功电度表》、《JJG596-1999电子式电能表》、《JJG597-1989交流电能表检定装置》及便携式现场使用仪器。
技术参数

信号范围

项目

参数

电压

30V~480V

电流

直接接入:0.02A~10A

钳表接入:5A,可选配100A、500A、1000A/2000A

频率

40Hz~70Hz

输入脉冲

0Hz~50Hz(TTL)

输出脉冲

额定量程:高频FH为50Hz(TTL),低频FL为5Hz(TTL)


度    电压测量(RMS):

测量范围(V)

误差(RD%)

0.05级

0.1级

30~480

±0.05

±0.1



电流测量范围(RMS):

测量范围(A)

误差(RD%)

0.05级

0.1级

端子0.5~10

±0.05

±0.1

端子0.25~0.5

±0.1

±0.2

5A钳表0.25~10

±0.2

±0.2


有功功率/电能测试:

测量范围



误差(RD%)

电压(V)

电流(A)

0.05级

0.1级

30~480

端子0.5~10

±0.05

±0.1

端子0.25~0.5

±0.1

±0.2

5A钳表0.25~10

±0.2

±0.2


无功功率/电能测试:

测量范围



误差(RD%)

电压(V)

电流(A)

0.05级

0.1级

30~480

端子0.5~10

±0.1

±0.2

端子0.25~0.5

±0.2

±0.5

5A钳表0.25~10

±0.5

±0.5


频率测量:

测量范围(HZ)

分辨率(HZ)

误差(HZ)

40~70

0.0001

±0.001


相位测试:

测量范围(°)

分辨率(°)

误差(°)

0~359.99

0.01

±0.5


谐波测量:

谐波含量

谐波次数(相对基波)

误差

2次~21次

≤30%

0.1%

22次~64次

≤30%

0.2%


其它参数
1、项目:参数
2、 温度:-10℃~45℃(检定温度23±1℃)
3、 湿度:60%±15%R.H
4、 工作电源:PT端子:30-480V AC220V±10%、50Hz 功耗10W
5、 工作频率:45Hz~65Hz
6、 温度系数:0.002%/K
7、 预热时间:0分钟(上电工作,无需预热)
8、 外部尺寸及重量:370X265X140(mm) 4.5kg
